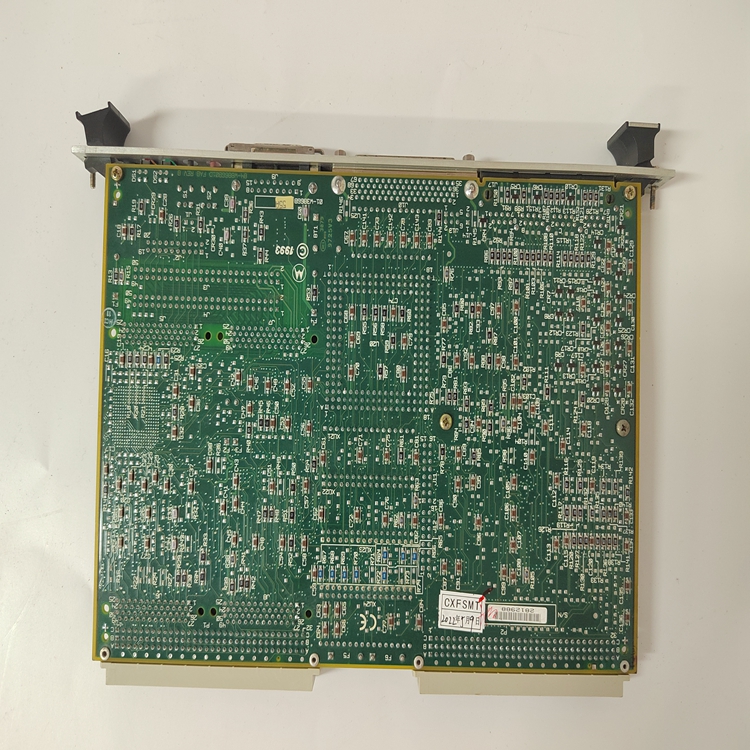

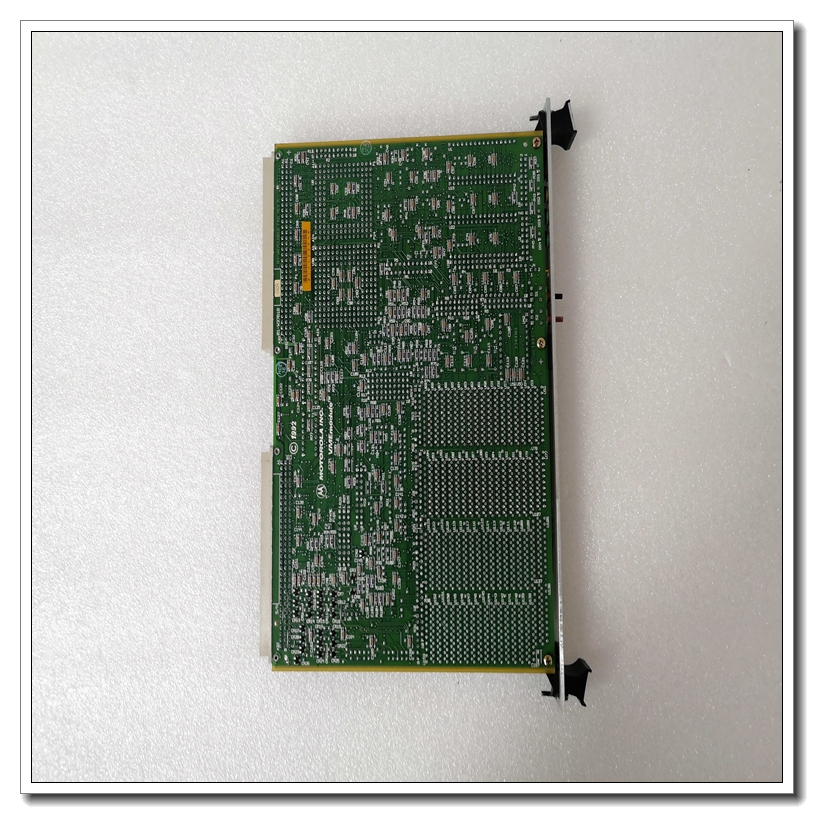

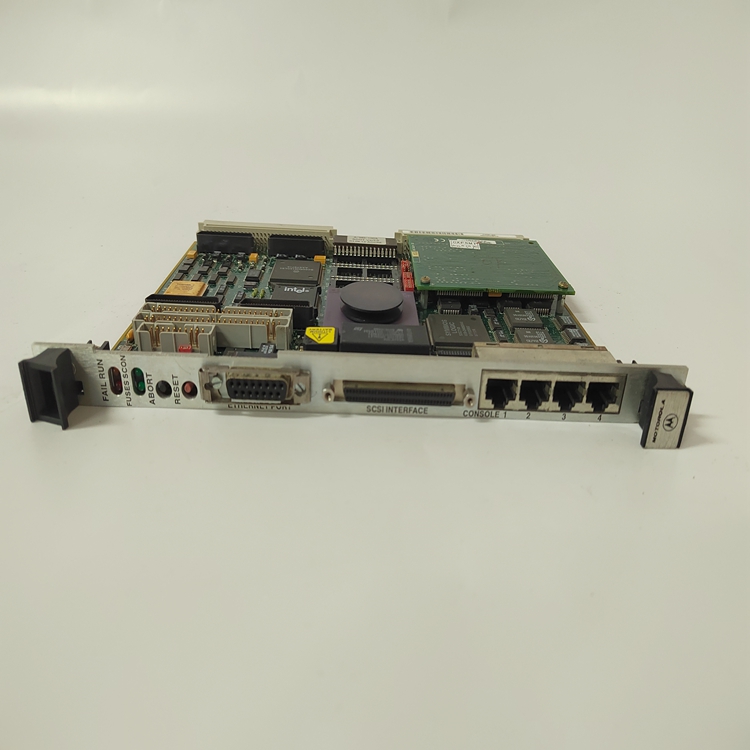

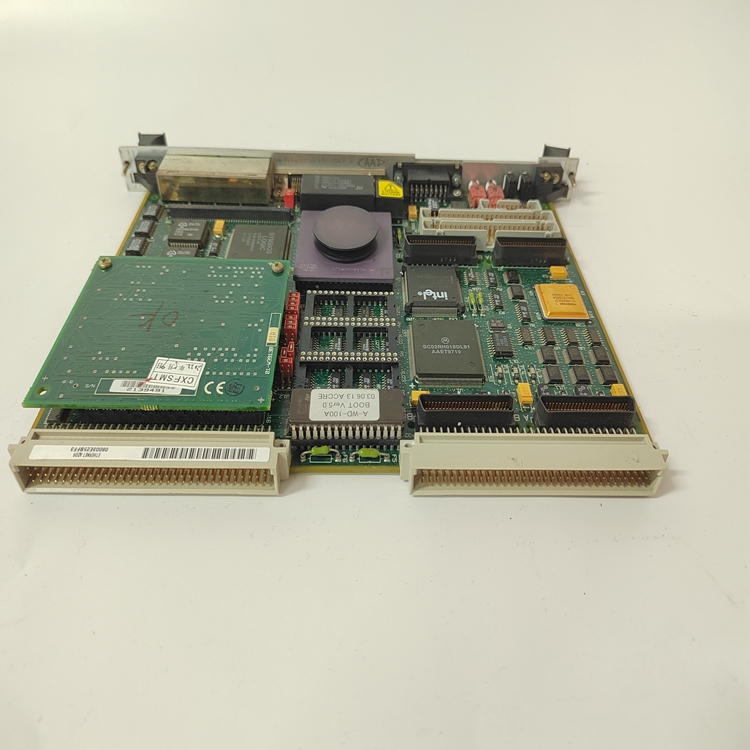

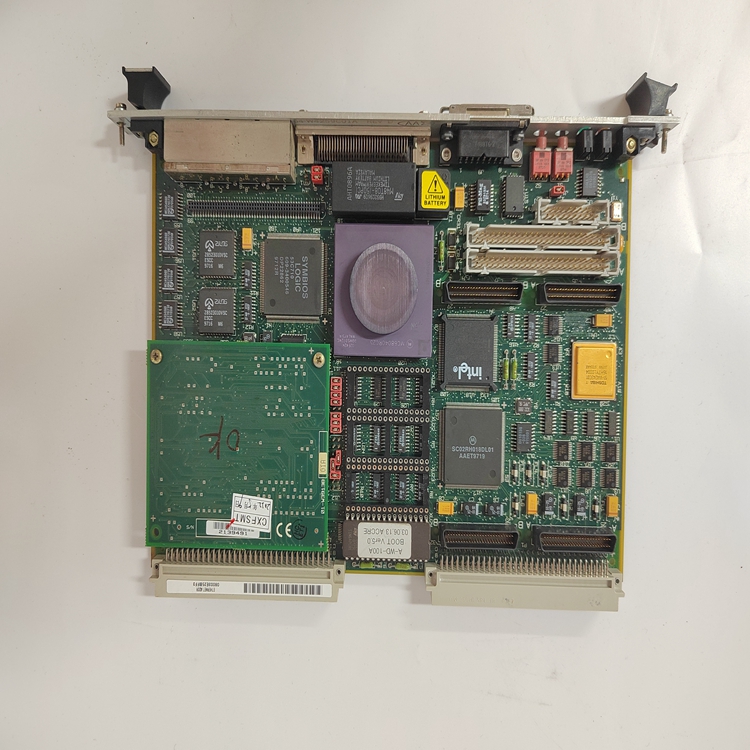

MOTOROLA MVME7100-0171

以太網接口

◆控制器:MPC864xD三速(TSEC)以太網控制器

接口速度:4個@ 10/100/1000Mbps (TSEC)

連接器:兩個千兆以太網端口路由到前面板

RJ-45，兩個千兆以太網端口到VMEbus P2連接器，引腳

輸出匹配MVME7216E RTM

指示器:鏈路狀態/速度/活動

異步串口

端口1

?控制器:MPC864xD Duart(第二端口N/C)

?端口數量:1個，兼容16550

?配置:RS-232 DTE (RxD, TxD, RTS, CTS)

?異步波特率，bps最大值。: 38.4 K RS-232, 115kbps raw

?連接器:一個前面板Mini DB-9

?mini DB-9轉DB-9適配器電纜:SERIAL-MINI-D2

?端口2-5

?控制器:Exar ST16C544D夸脫

?端口數量:4個16550兼容

?配置:RS-232 (RxD, TxD, RTS, CTS)

?異步波特率，b/s最大:38.4 K RS-232, 115 Kbps raw

?連接器:通過VMEbus P2連接器，引腳匹配

MVME7216E RTM

USB接口(僅限商用溫度)

?控制器:NEC μ720101

?配置:USB 2.0

?端口數量:1個

?連接器:一個電源端口路由到前面板

雙IEEE P1386.1 PCI mezz扣卡插槽

◆Address/Data: A32/D32/D64, PMC PN1, PN2, PN3, PN4

連接器(PN4僅適用于PMC1)

PCI總線時鐘:33mhz、66mhz或100mhz PCI/ PCI- x

信令:3.3 V

◆電源:+3.3 V、+ 5v、±12v

◆模塊類型:兩個單寬或一個雙寬前面板

或P2 I/O, PMC和PrPMC支持，PMC1站點Pn4路由到

VMEbus P2連接器A、C行以上翻譯結果來自有道神經網絡翻譯（YNMT）· 通用場景
