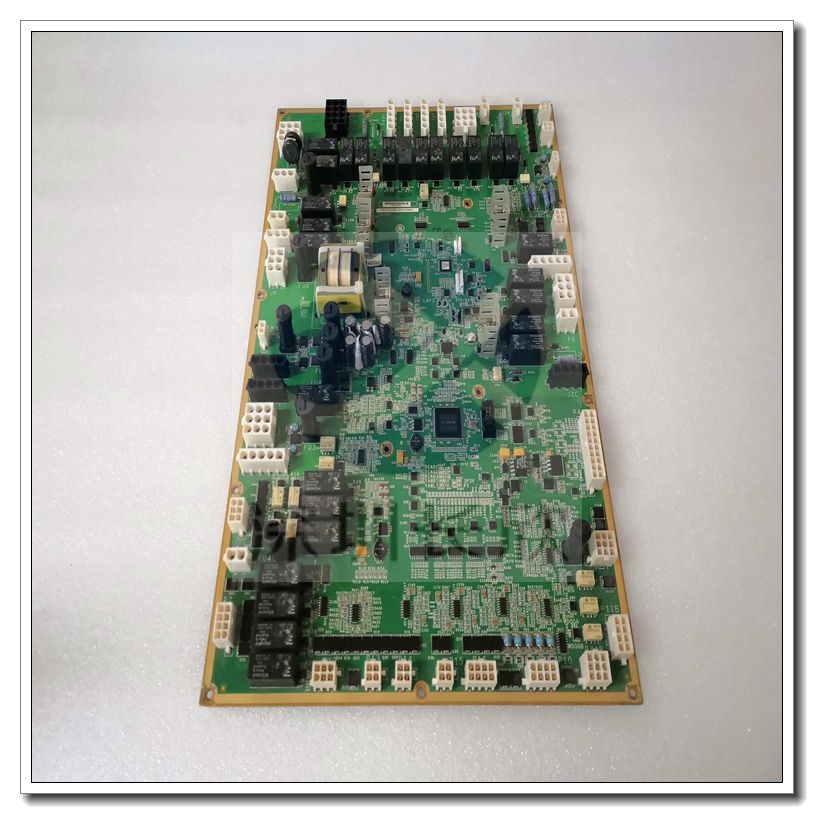

GE IS200BPIAG1AEB

IS200BPIAG1AEB是通用電氣為其Mark VI系列制造的一款驅動橋個性接口卡。MKVI是通用電氣公司發布的Speedtronic系列中最新的蒸汽/燃?xì)庵匦蜏u輪機管理系統之一。MKVI為重型渦輪機系統提供完整的控制、保護和監控，可適應和擴展，可用于各種應用。MKVI基于一個13或21插槽的VME卡架控制模塊。

IS200BPIAG1AEB提供IGBT交流驅動器的控制和功率電子設備之間的連接。IS200BPIAG1AEB設計有七個板連接器。這包括其主P1連接器，該連接器連接到機架系統并處理各種信號，包括柵極驅動和分流故障信號、來自BPIA板的應用數據以及一些橋接控制連接。該板有六個其他陽垂直引腳連接器（APL、BPL、CPL、AAPL、BAPL、CAPL），用于連接A/B/C相IGBT。

IS200BPIAG1AEB有三個變壓器、六個晶體管和九個電阻器網絡陣列。它還有一個1024位的存儲設備，用于保存修訂版和主板信息。

IS200BPIAG1AEB有一個面板。這有助于識別機架內的板，并標記板的位置。如果電路板插入錯誤的插槽，它可能會損壞。請遵循手冊或數據表中的安裝指南。

IS200BPIAG1AEB是一種靜電敏感板。AX Control將此板裝在防靜電袋中運輸，以保護板在運輸過程中不受損壞。請遵循制造商建議的所有處理預防措施。如果您無法獲得這些信息，可以在GE出版物GEI-100265中找到。
